NTC熱敏電阻是一種隨著溫度升高而電阻值減小的半導體電阻器。這一特性使其廣泛用于溫度傳感和控溫電路中。其主要材料是由氧化錳、氧化鎳、氧化鈷等混合物燒結而成的一類金屬氧化物。由于制作工藝和實際用途的不同，NTC熱敏電阻被設計成各種形狀，以適應不同的應用需求。
Part 01
NTC熱敏電阻的作用

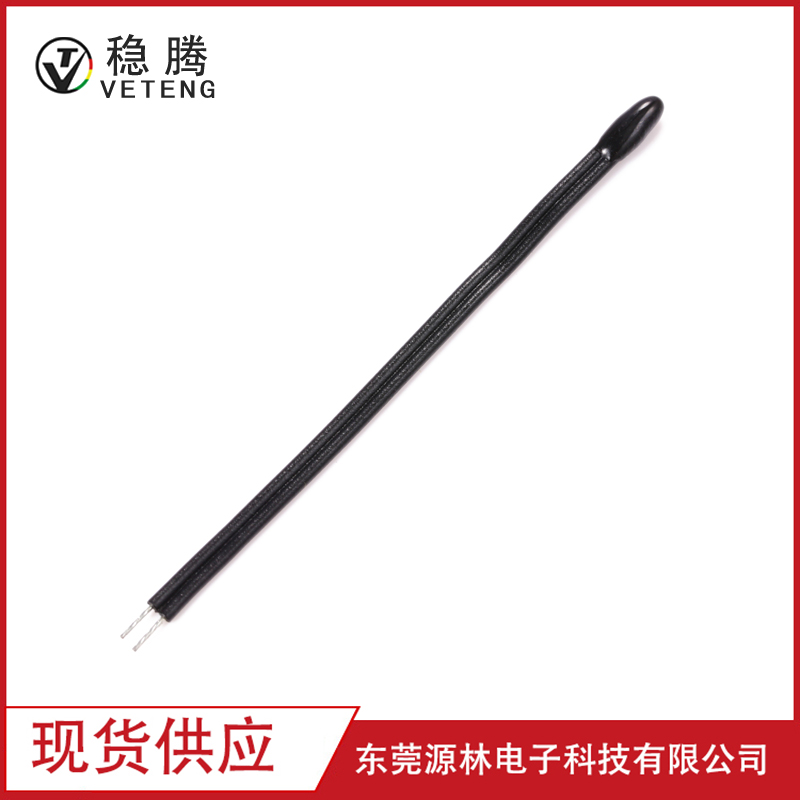

（小黑頭型熱敏電阻）
Part 02
NTC熱敏電阻的形狀
圓盤型熱敏電阻：
圓盤型NTC熱敏電阻是常見的一種，其形狀為扁平的圓盤狀。由于其結構簡單、容易制造，通常用于家電、電力電子設備中。圓盤型熱敏電阻的主要優點包括：
1.快速響應時間。因為其表面積大，能夠迅速感受到溫度變化。
2.制造成本低。生產工藝相對簡單，適合大規模生產。性價比高
3.穩定性好。長期使用下，性能較為穩定。
珠狀熱敏電阻：
珠狀NTC熱敏電阻是一種直徑較小的球形電阻器。主要用于需要精確測量溫度的小型化電子設備以及醫用探頭。其主要特點包括：
1.體積小，非常適合應用于空間受限的環境中。
2.靈敏度高，由于其小尺寸，溫度變化能夠迅速傳遞給電阻體。
3.高精度，在較小溫度范圍內具有較高的精度，適合精密溫度監控設備。
片狀熱敏電阻：
片狀NTC熱敏電阻通常呈現為薄片形狀，適合貼裝在電路板上，用于需要良好散熱能力的場景中。這種形狀的熱敏電阻有如下一些特點：
1.良好的散熱性，薄片形狀使得熱量能夠迅速散發，防止過熱。
2.易于安裝，其特殊形狀便于與其他元件一同安裝在電路板上。
3.廣泛應用性，尤其適合高密度集成電路板和其他表面貼裝技術（SMT）的設計需求。
引線型熱敏電阻：
引線型NTC熱敏電阻是一種帶有長引線的電阻器，便于安裝在各種環境下，電源電路和溫度保護電路中大量使用此類熱敏電阻。其特點包括：
1.安裝靈活：由于有長引線，可安裝在不同的位置，無需嚴格要求空間。
2.良好的電氣接觸：引線可焊接在不同種類的電路板上，確保電氣接觸良好。
3.耐用性高：外加的引線和外殼保護使其在惡劣環境下依然保持穩定。

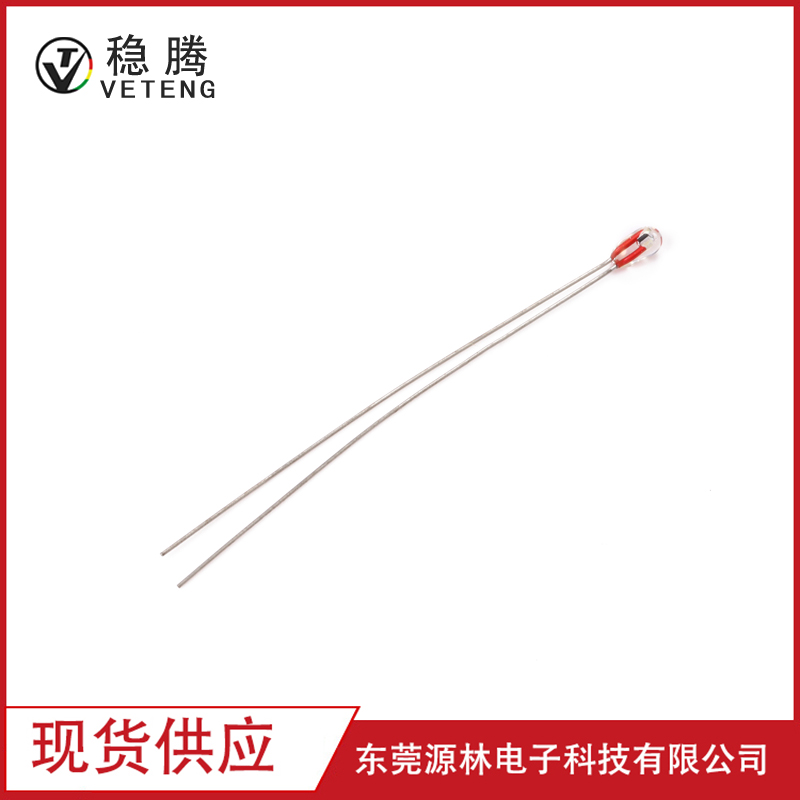

（玻璃頭型熱敏電阻）
Part 03
NTC熱敏電阻的應用領域
醫療設備：
醫療設備對溫度的精確測量要求非常高，NTC熱敏電阻通過其高精度特性在這個領域獲得了不可替代的地位。常見應用包括體溫計、血液分析儀、醫用探頭等。這些設備通過NTC熱敏電阻來實時監測人體或藥物的溫度，確保診療的準確性和安全性。
