在現代電子電路和設備工程中，熱敏電阻（Thermistor）作為一個重要的元件被廣泛應用。今天我們要討論一種普遍使用的熱敏電阻，即MF52B熱敏電阻。源林電子將深入探討它是否具備所謂的“線性”特性，并涵蓋它的工作原理、應用領域以及優缺點。
Part 01
工作原理

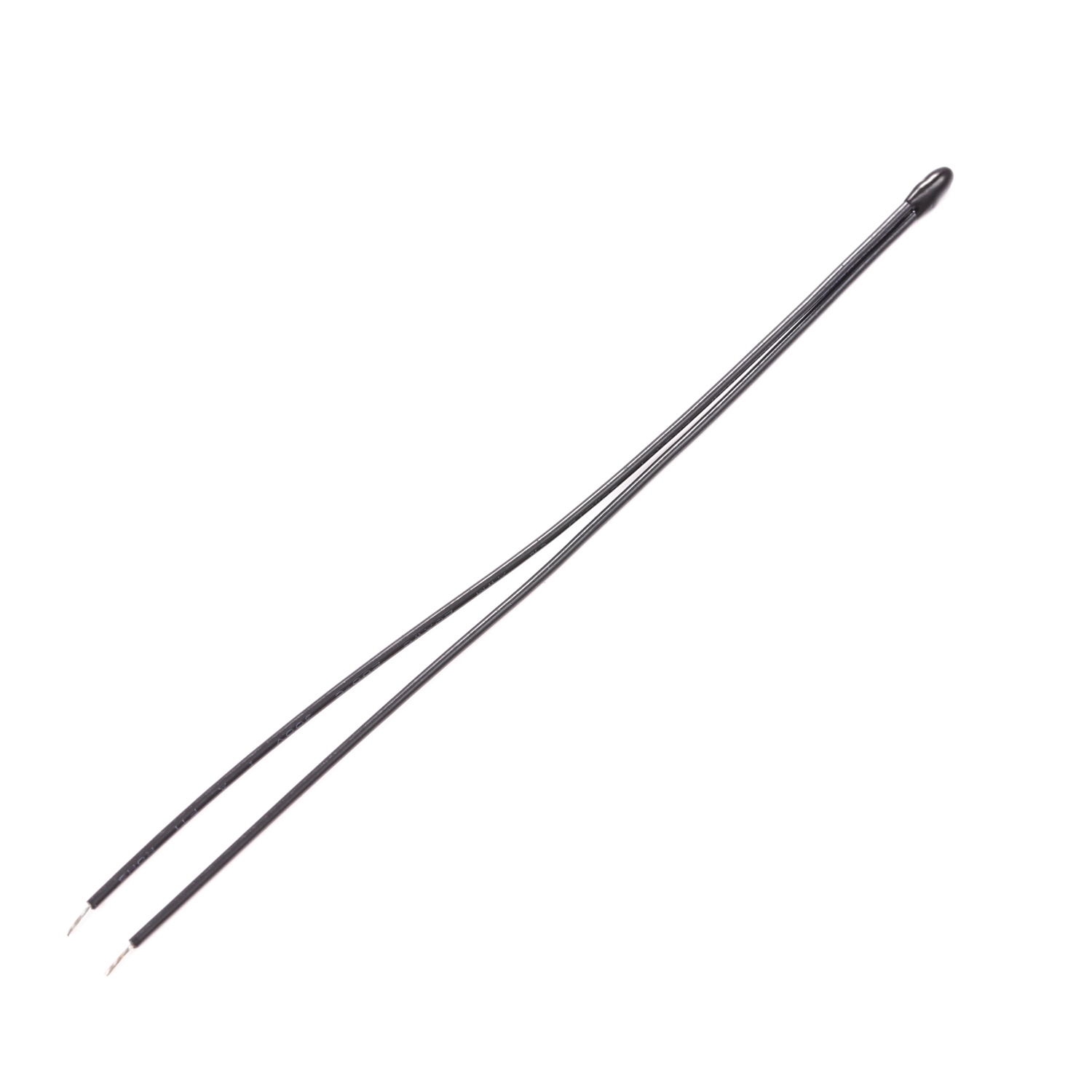

MF52B熱敏電阻的工作原理基于材料的電阻率隨溫度變化而變化的特性。具體來說，它使用半導體材料，其導電性在響應溫度變化時發生顯著變化。當溫度升高，半導體材料中的電子被激發到導電帶，從而降低了電阻。這種設計的優勢是，它可以在相對寬廣的溫度范圍內提供較大的電阻變化，從而使其在溫度監控和補償應用中非常有效。結構上，MF52B熱敏電阻通常由兩根引腳連接器、熱敏電阻材料和封裝保護殼組成。
Part 02
線性還是非線性？
理解MF52B熱敏電阻 是否具備線性特性，我們需要首先定義“線性”。在線性的傳感器中，輸出信號與輸入信號（在本例中為溫度）成正比關系。然而，NTC熱敏電阻本質上是非線性的。這意味著其電阻與溫度之間的關系不是一個簡單的線性函數，而是一個指數關系。
具體來說，MF52B熱敏電阻的電阻值可以通過Steinhart-Hart方程或者簡單的、經驗上的Beta公式來描述。這兩個方程都明確展示了電阻和溫度之間的非線性關系：
Steinhart-Hart方程：
R = RO * [1 + a(T-T0)+ b(T-T0)^2 + c(T-T0)^3]
其中，R是元件的阻值，RO是元件在參考溫度T0時的阻值T是元件的當前溫度，a、b和c是實驗確定的常數。該方程可以應用于溫度范圍從-200°C到+800'℃的許多電子元件。
MF52B 本質上的非線性特性，在實際應用中為了提高精度，通常需要進行校正和線性化處理。基于其非線性特性，MF52B熱敏電阻廣泛應用在多個領域。例如：家用電器、工業控制、醫療設備、汽車電子等等領域。
Part 03
結論
總的來說 盡管MF52B熱敏電阻在溫度與電阻關系上表現出非線性特性，但它憑借高靈敏度、可靠性和低成本使其在多種應用場景中占據了重要地位。通過適當?shù)碾娐吩O(shè)計和軟件校正，它仍然可以有效地用于精確的溫度測量和控制。這使得MF52B熱敏電阻成為現代電子設備中不可或缺的一部分。
有關MF52B熱敏電阻的線性與否的問題，簡單答案是否定的。它本質上是非線性的，但通過各種校準和線性化方法，可以使其滿足不同應用場景的需求。對工程師和開發人員來說，理解和應對這種非線性是設計中不可忽視的重要一環。
