在談及熱敏電阻的選擇之前，我們需要先了解為何變壓器的溫度控制如此重要。變壓器在工作過程中會產生大量的熱量，若不及時進行溫度管理，過高的溫度將會導致變壓器絕緣系統老化、電阻增加和效率下降，甚至可能引發火災等重大安全事故。溫度管理不僅能防止上述問題，還能優化變壓器的性能和可靠性。
Part 01
如何選擇合適的熱敏電阻？

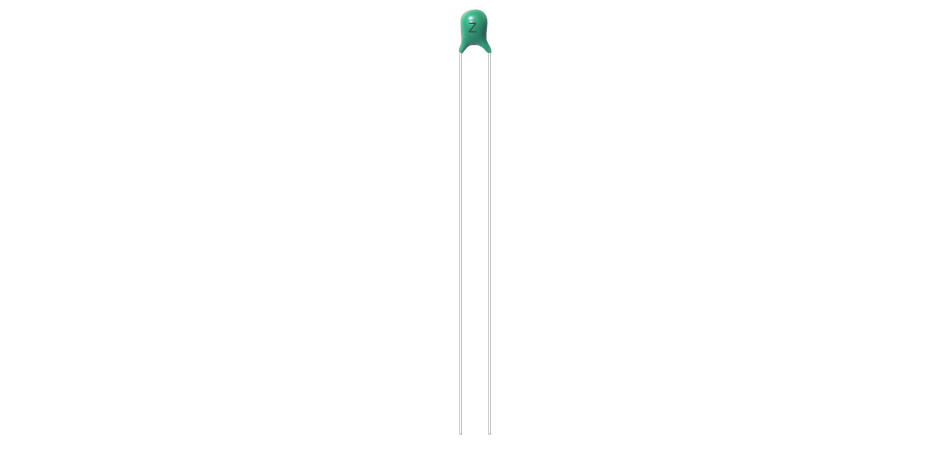

首先，需要明確變壓器在正常工作條件下的溫度范圍。一般配電變壓器的工作溫度應在-40℃到150℃之間。應該選用在該范圍內具有良好特性和穩定性的熱敏電阻，以確保溫度測量的準確性。常見的NTC熱敏電阻標稱值在25℃時通常有10kΩ、20kΩ、50kΩ、100kΩ等。對于變壓器溫度測量，常用的是10kΩ的熱敏電阻，因?yàn)槠潇`敏度高且易于與測量電路接口匹配。
Part 02
考慮耗散常數
耗散常數指的是熱敏電阻的功率以及它將電輸入轉化為熱量的效率。高耗散常數意味著熱敏電阻在測量過程中對溫度變化的響應較慢，所以在選擇時要考慮到應用場合需要的響應速度。
B值（也稱為熱敏系數）表征了熱敏電阻在兩個特定溫度點之間的阻值變化率。B值越高，熱敏電阻的靈敏度越高。對于溫度變化較劇烈的變壓器應用場合，選擇B值更高的熱敏電阻將帶來更精確的溫度測量。
安裝與應用 在確定了合適的熱敏電阻之后，安裝位置也需慎重選擇。熱敏電阻通常應被安裝在變壓器熱的部位，比如鐵心或繞組附近，確保它能準確檢測到高工作溫度。同時，要注意安裝的穩固性和絕緣性，以防發生短路等意外情況。
Part 03
測量電路的設計
測量電路 能實現精確的溫度測量，這不僅僅需要合適的熱敏電阻，還需要精心設計的測量電路。常見的設計包括簡易的電阻分壓電路和復雜的運算放大器電路。簡單的電阻分壓電路雖然容易實現，但其線性度和靈敏度較低，而運算放大器電路則能提供更高的精度和穩定性。
無論是哪種設計，都需要通過實驗校準和驗證其準確性。校準時，需先參考標準溫度傳感器，對熱敏電阻的實際響應曲線進行記錄，然后根據實驗數據修正電路參數進行優化。
